LV4900远距离二维码扫描器
LV4900远距离二维码扫描器
LV4900远距离二维码扫描器

精准远距离识别高达150cm,可轻松读取手机屏幕二维码、彩色条码和大数据量长条码信息。本产品拥有紧凑的尺寸和高度耐用的设计,使它完全适合被集成到具有远范围扫描要求但空间有限的OEM设备中。

  • 产品描述
  • 产品规格

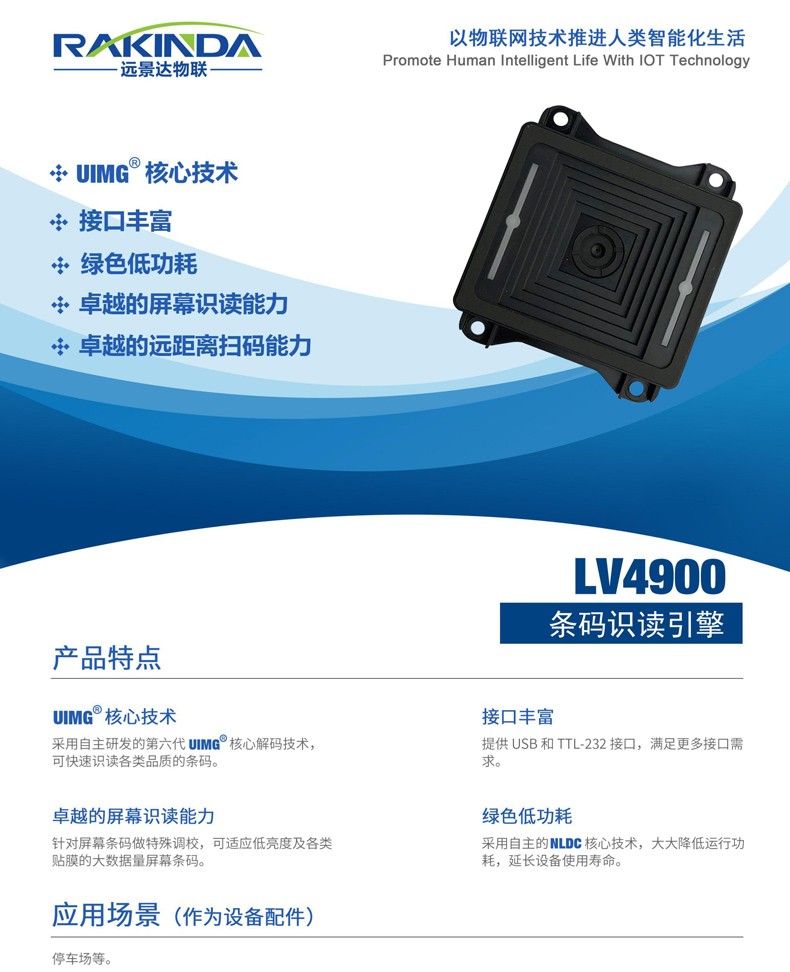

LV4900二维码扫描模块采用自主研发的第六代LV5300条码识读引擎核心解码技术,可轻松读取手机屏幕二维码、彩色条码和大数据量长条码信息。本产品拥有紧凑的尺寸和高度耐用的设计,使它完全适合被集成到具有远范围扫描要求但空间有限的OEM设备中,适用于停车场、高速公路自助收费等应用场景。


【产品特性】

LV5300条码识读引擎核心技术

采用自主研发的第六代LV5300条码识读引擎核心解码技术,可快速识读各类品质的条码。

卓越的屏幕识读能力

针对屏幕条码做特殊调校,可适应低亮度及各类贴膜的大数据量屏幕条码。

接口丰富

提供USB和TTL-232接口,满足更多接口需求。

绿色低功耗

采用自主的LV5300条码识读引擎核心技术,大大降低运行功耗,延长产品的使用寿命。

RGB三色指示灯

4900二维码扫描器内部集成有两颗RGB三色指示灯,待机默认白色光,解码成功指示颜色可根据需要设置成红色、绿色或蓝色。


 【应用场景】

专为远距离读码应用研发生产,可嵌入停车场/高速公路自助收费等应用场景。

LV4900远距离二维码扫描器

技术参数

产品规格说明

产品型号

LV4900条码识读引擎

扫描性能

图像传感器

1280*800 CMOS 传感器

指示灯

各种颜色可调(默认支付宝蓝色,微信绿色,其他红色)

解码成功提示

蜂鸣器输出,声音可调

识读码制

一维码、二维码 1D/2D

识读精度

≥10mil

典型识读景深(手机支付码)

支付宝 100mm-1500mm

微信 100mm-1500mm

符号反差

≥30%

条码灵敏度(手机支付码)

倾斜±45°,偏转±40°,旋转 360°

视场角度

水平 40.4°,垂直 25.9°

机械/电气参数

通讯接口

TTL-232,USB

外观尺寸(mm)

61.5(W)×65.5(D)×31(H)(最大值)

重量

50g

工作电压

12pin FPC 卧式插座:3.3-5 VDC±5%

4pin 杜邦插座 USB 接口:3.3-5 VDC±5%

4pin 杜邦插座 TTL232 接口:3.3-5 VDC±5%

额定功耗

1350mW(典型值)

电流@5.0 VDC

工作(3.3V) 386mA(典型值),400 mA(最大值)

工作(5V) 270mA(典型值),300 mA(最大值)

待机 87mA

环境参数

工作温度

-40℃~+70℃

温度

-40℃~+80℃

工作湿度

5%~95%(无凝结)

环境光照

0~100,000LUX

认证


FCC Part15 Class B, CE EMC Class B

配件列表

开发板

开发板带触发按键和蜂鸣器,具备RS-232和USB输出

数据线

4pin USB数据线,用来连接开发板和信息接收主机

12pin FPC数据线,用来连接开发板和信息接收主机

RS-232数据线,用来连接开发板和信息接收主机

电源适配器

5V电源适配器,配合数据线给设备供电
